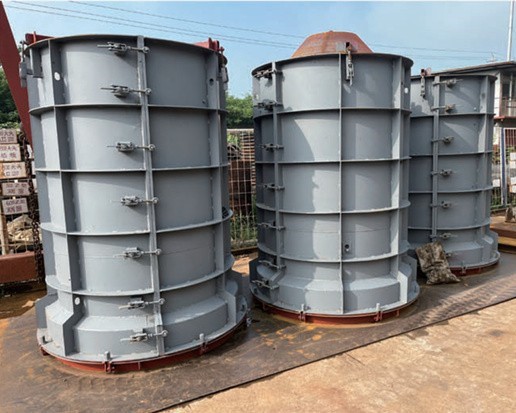

Το καλούπι Power Pipeline Well είναι ένα επαγγελματικό εργαλείο για την προκατασκευή καλωδίων τροφοδοσίας σκυροδέματος, σχεδιασμένα για αστικά υπόγεια έργα καλωδίων, συστήματα μετάδοσης ισχύος και σήραγγες χρησιμότητας. Διαθέτοντας ένα διαχωρισμό - πληκτρολογήστε υψηλό - δομή χάλυβα αντοχής, ενσωματώνει τα ενσωματωμένα καλωδιακά αγκύλες, τα συστήματα γείωσης και τους ευφυείς εξαερούς για την κάλυψη της εγκατάστασης, της συντήρησης και των απαιτήσεων ασφαλείας για υψηλές/χαμηλές {{
Χρήση
Προκατασκευασμένα πηγάδια αγωγών ισχύος σκυροδέματος για υπόγεια καλωδιακή τοποθέτηση, διακλάδωση, επιθεώρηση και συντήρηση, εξασφαλίζοντας ασφαλή λειτουργία και έξυπνη διαχείριση αγωγών ισχύος.
Πεδία εφαρμογής
Δημοτική Μηχανική Power
Εργασίες ταφής Urban Road Cable
01
Συστήματα μετάδοσης ισχύος
Φρεάτια εξόδου υποσταθμού, δακτυλιοειδής μονάδα θεμελίωσης πηγάδια
02
Σιδηροδρομική διαμετακόμιση
Power Networks για υπόγειες διαδρομές και υψηλό - σιδηροτροχιά ταχύτητας
03
Βιομηχανικά πάρκα
Υψηλή - Τάση τάσης σε ζώνες εργοστασίου
04
Έξυπνες πόλεις
Ολοκληρωμένη κατασκευή επικοινωνίας και ισχύος 5G
05
Προσδιορισμός
|
Τύπος παραμέτρου |
Καθορίστε λεπτομερώς |
|
Διαστάσεις |
Τυπικά πλαίσια: 1200 × 1200mm, 1500 × 1500mm (εσωτερικό ύψος μεγαλύτερο ή ίσο με 1,8m) |
|
Βάθος |
Τυπικά τμήματα: 1.5m, 2.0m (αρθρωτή στοίβαξη έως 5m) |
|
Χωρητικότητα καλωδίου |
6 - 24 Καλώδια (σχεδιασμός υψηλής/χαμηλής τάσης) |
|
Pre - ενσωματωμένες θύρες |
Τρύπες καλωδίων: Φ100 - φ300mm (πολλαπλές κατευθύνσεις) |
Υλικά και παραγωγή
|
Συστατικό |
Υλικό / τεχνική |
|
Κύριο σώμα |
Q345D LOW - Χάλυβα κράματος (πάχος 10-14mm), 25% υψηλότερη αντίσταση κρούσης |
|
Εσωτερική δομή |
Σκεπτικές υποδοχές καλωδίων (304 από ανοξείδωτο χάλυβα) + υποδοχές διαμερισμάτων πυρκαγιάς |
|
Anti - διάβρωση |
Hot - Dip Galvanizing (μεγαλύτερη ή ίση με 75μm στρώμα ψευδαργύρου) + εποξειδική επίστρωση άνθρακα (C4 αντίσταση) |
|
Τοποθέτηση |
Λέιζερ - βαθμονομημένη βασική γραμμή + βαθμός 8.8 Υψηλή - Βιδών αντοχής |
Τεχνικές παραμέτρους
|
Στοιχείο παραμέτρου |
Ένδειξη / απόδοση |
|
Ακρίβεια |
Εσωτερική ανοχή μικρότερη ή ίση με ± 1mm. Pre - ενσωματωμένη απόκλιση συστατικών μικρότερη ή ίση με ± 1,5mm |
|
Δύναμη συμπίεσης |
Η χωρητικότητα φορτίου μούχλας μεγαλύτερη ή ίση με 100kPa. Συμβατό με μεγαλύτερο ή ίσο με σκυρόδεμα C35 |
|
Αποδοτικότητα |
Υδραυλική διάσπαση που απομακρύνεται λιγότερο ή ίσο με 7 λεπτά ανά κύκλο |
|
Αντοχή στη φωτιά |
Πυροσβεστική γήρανση πυρκαγιάς μεγαλύτερη ή ίση με 1,5 ώρες (GB/T 9978) |
|
Διάρκεια ζωής |
Μεγαλύτερος ή ίσος με 1800 κύκλους demolding υπό τυποποιημένες συνθήκες |
Πρότυπα συμμόρφωσης
GB 50217
Πρότυπο σχεδιασμού για μηχανική καλωδίων τροφοδοσίας
GB/T 50476
Κωδικός σχεδιασμού ανθεκτικότητας για δομές σκυροδέματος
GB 50108
Τεχνικός κώδικας για στεγανοποίηση υπόγειων έργων
Βασικά χαρακτηριστικά
Smart Pre - ενσωμάτωση
Οι ενσωματωμένες βραχίονες καλωδίων, οι υποδοχές γείωσης και οι θύρες παρακολούθησης ελαχιστοποιούν τις τροποποιήσεις κατασκευής -.
01
Διασφάλιση ασφάλειας
Τα στρώματα πυροσβεστικών διαμερισμάτων + οι υποδοχές αποστράγγισης αποτρέπουν την υπερθέρμανση και την υδατοκαλλιέργεια.
02
Αποδοτική συντήρηση
Pre - ενσωματωμένες άγκυρες σκάλας και οι αγωγοί φωτισμού ενισχύουν την προσβασιμότητα.
03
Περιβαλλοντική προσαρμοστικότητα
Dual anti - Επικαλύψεις διάβρωσης εξασφαλίζουν 15+ χρόνια διάρκειας ζωής σε σκληρές συνθήκες.
04
Αρθρωτή ευελιξία
ΣΥΝΤΗΡΗΣΗ ΥΠΟΛΟΓΙΣΜΟΥ ΚΑΙ ΥΠΗΡΕΣΙΩΝ ΓΙΑ ΤΗΝ ΚΛΕΙΣΤΙΚΑ ΣΤΟΙΧΕΙΑ.
05
Στοχεύστε τους πελάτες
Εταιρείες μηχανικής ενέργειας
Αναβαθμίσεις αστικού δικτύου και εγκατάσταση καλωδίων
Δημοτικοί εργολάβοι
Έργα ηλεκτρικής ενέργειας χρησιμότητας
Οι κατασκευαστές σιδηροδρομικών μεταφορών
Πηγάδια αγωγών ηλεκτρικής ενέργειας μετρό
Κατασκευαστές καλουπιών
Προκατασκευασμένη παραγωγή εξαρτημάτων σκυροδέματος
Λέξεις -κλειδιά
- Αγωγός τροφοδοσίας
- Προκατασκευασμένο φορτίο καλωδίου σκυροδέματος
- Διαχωρισμός - Τύπος ισχύος καλούπι χαλύβδινου χάλυβα
- Q345D Υψηλή - Αντοχή καλά καλούπι
- Καλούπι καλώδιο διαμερισμάτων
- Modular Quick - Αποσυνδέστε καλά καλούπι
- GB50217-συμμορφωμένη με καλούπι πηγής ενέργειας
- Smart Pre - ενσωματωμένο καλούπι καλωδίων
- Διάβρωση - ανθεκτική καλούπι πηγής ενέργειας
- Υποδοχική εγκατάσταση καλωδίων
Αξία προϊόντος
Με την ακρίβεια Pre - ενσωματωμένα συστήματα και αρθρωτό σχεδιασμό, αυτό το καλούπι μειώνει τις απαιτήσεις διακανονισμού -, ενσωματώνει την «τυποποιημένη προετοιμασία, την εξάρτηση» για την εγκατάσταση του καλωδίου και τη σύγχρονη παροχή τροφοδοσίας.
